فونداسیون بتنی دکل چیست؟
به طور کلی هر سازه‌ای نیاز به پی یا شالوده دارد که بار وارده از سازه را در ابتدابه پی و در نهایت به زمین منتقل کند. سازه‌های مرتفع و دکل‌های مخابراتی برای تحمل وزن خود سازه، آنتن‌ها و تجهیزات موجود بر روی دکل و همچنین نیروی جانبی باد نیاز به فنداسیون دارند. فونداسیون بتنی دکل، پایه اصلی نصب انواع دکل‌های مخابراتی، خودایستا، مهاری و منوپل است. طراحی صحیح فونداسیون تأثیر مستقیمی بر مقاومت سازه در برابر باد، زلزله و نشست زمین دارد. در این مقاله با انواع فونداسیون دکل، مراحل طراحی، اجرای فونداسیون و نکات مهم انتخاب آن آشنا می‌شوید.
نوع فنداسیون بتنی پایه دکل
هر سازه بسته به نوع، ارتفاع و کاربری، نقشه فندانسیون متفاوتی دارد که شرایط جوی و طبیعی محل اجرا نیز در آن دخیل است. فندانسیون بتنی دکل با توجه به اطلاعات موجود میدانی که توسط کارشناسان مربوطه جمع آوری و دسته بندی شده است طراحی و اجرا ی می گردند. فنداسیون بتنی پایه دکل های مخابراتی به صورت منفرد و رادیه قابل اجرا می‌باشد . اجرای فنداسیون سازه‌های خاص در مناطق مختلف برای شناخت نوع خاک منطقه نیاز به بررسی و مطالعه بیشتری دارد. بر اساس نوع سازه مد نظر و نوع خاک منطقه نمونه هایی را به آزمایشگاه خاک منتقل می‌کند. سپس بررسی دقیق‌تری از خاک به عمل می‌آید. پس از نتایج فنداسیون بتنی مناسب با خاک محیط توسط شرکت ارون سازه وندا طراحی و در نهایت اجرا می‌گردد.
مطالعه بیشتر: پروژه اصلاح عیب فونداسیون دکل
مراحل اجرای فونداسیون بتنی دکل
اجرای فونداسیون بتنی دکل باید مطابق نقشه‌های اجرایی و محاسبات سازه انجام شود تا بتواند بارهای قائم، جانبی و نیروهای ناشی از باد و زلزله را به‌درستی به زمین منتقل کند. مراحل اجرای فونداسیون به شرح زیر است:
۱. بررسی محل پروژه و آزمایش خاک
در اولین مرحله، محل اجرای پروژه بازدید شده و آزمایش ژئوتکنیک برای تعیین ظرفیت باربری خاک، سطح آب زیرزمینی و شرایط زمین انجام می‌شود. نتایج این آزمایش مبنای طراحی ابعاد و نوع فونداسیون خواهد بود.
۲. خاکبرداری و آماده‌سازی بستر
پس از مشخص شدن ابعاد فونداسیون، عملیات خاکبرداری مطابق نقشه اجرا می‌شود. کف گود باید کاملاً تراز، متراکم و عاری از خاک سست یا نخاله باشد تا بستر مناسبی برای اجرای فونداسیون فراهم شود.
۳. اجرای بتن مگر
یک لایه بتن مگر با ضخامت حدود ۱۰ تا ۱۵ سانتی‌متر در کف گود اجرا می‌شود. این لایه از تماس مستقیم بتن سازه‌ای با خاک جلوگیری کرده و سطحی یکنواخت برای آرماتوربندی ایجاد می‌کند.

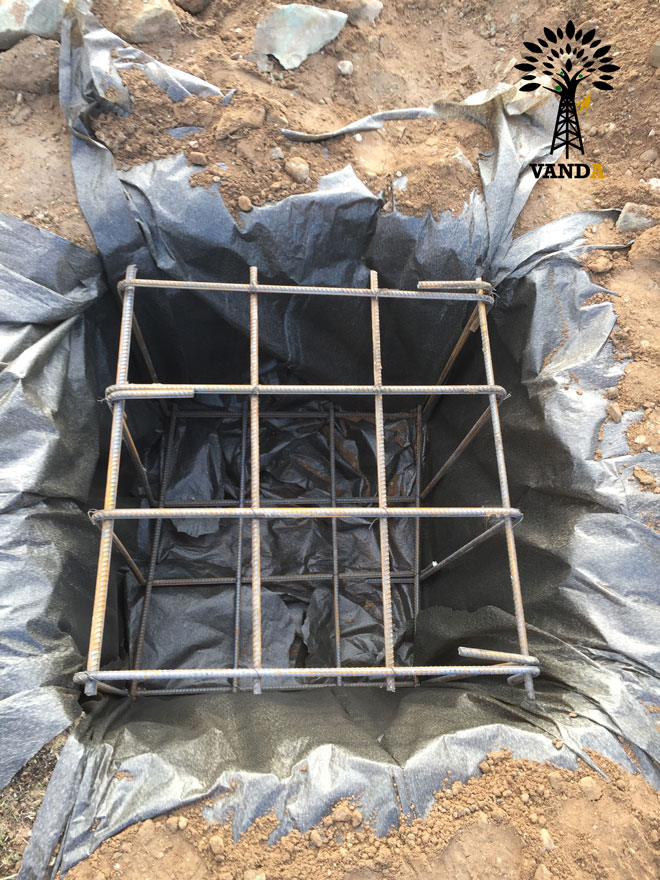

۴. آرماتوربندی فونداسیون
در این مرحله شبکه میلگردها مطابق نقشه‌های سازه‌ای اجرا می‌شود. رعایت فاصله میلگردها، پوشش بتن (کاور)، محل وصله‌ها و استفاده از اسپیسرهای مناسب، نقش مهمی در افزایش مقاومت و دوام فونداسیون دارد.
۵. نصب بولت‌ها و صفحه‌ستون
بولت‌های مهاری (Anchor Bolts) و صفحه‌ستون با استفاده از شابلون‌های دقیق در محل تعیین‌شده نصب می‌شوند. تراز بودن و موقعیت دقیق بولت‌ها اهمیت زیادی دارد، زیرا کوچک‌ترین خطا می‌تواند نصب دکل را با مشکل مواجه کند.
۶. قالب‌بندی
قالب‌های فلزی یا چوبی در اطراف فونداسیون نصب شده و از استحکام آن‌ها اطمینان حاصل می‌شود تا در هنگام بتن‌ریزی تغییر شکل یا جابه‌جایی ایجاد نشود.
۷. بتن‌ریزی
بتن با مقاومت مشخص‌شده در نقشه، به‌صورت یکنواخت داخل قالب ریخته شده و توسط ویبراتور متراکم می‌شود تا از ایجاد حفره‌های هوا و کاهش مقاومت بتن جلوگیری شود.
۸. عمل‌آوری بتن
پس از بتن‌ریزی، عمل‌آوری بتن حداقل به مدت ۷ روز انجام می‌شود. مرطوب نگه داشتن سطح بتن و جلوگیری از خشک شدن سریع آن، باعث افزایش مقاومت و دوام فونداسیون خواهد شد.
۹. نصب دکل
پس از رسیدن بتن به مقاومت موردنیاز و تأیید نهایی کیفیت اجرا، عملیات نصب دکل، مونتاژ سازه و نصب تجهیزات مخابراتی انجام می‌شود.
مشخصات بتن مورد استفاده در فونداسیون بتنی دکل
مشخصات بتن مورد استفاده در فونداسیون دکل با توجه به محاسبات سازه، شرایط اقلیمی و نوع پروژه تعیین می‌شود. جدول زیر مقادیر متداول در پروژه‌های اجرایی را نشان می‌دهد.
| مشخصه | مقدار پیشنهادی |
|---|---|
| رده مقاومت بتن | C30 (یا مطابق نقشه سازه) |
| مقاومت فشاری ۲۸ روزه | حداقل 30 مگاپاسکال |
| عیار سیمان | 350 تا 400 کیلوگرم در مترمکعب |
| اسلامپ بتن | 8 تا 12 سانتی‌متر |
| حداکثر اندازه سنگدانه | 20 میلی‌متر |
| نسبت آب به سیمان (W/C) | حداکثر 0.50 |
| نوع میلگرد | آجدار A3 یا مطابق نقشه |
| پوشش بتن روی میلگرد (کاور) | 50 تا 75 میلی‌متر |
| روش تراکم | ویبراتور مکانیکی |
| مدت عمل‌آوری بتن | حداقل 7 روز (ترجیحاً 14 روز) |
محصول فونداسیون بتنی پایه دکل شامل:
- بتن مسلح: این فونداسیون‌ها از بتن مسلح با نسبت مشخصی از سیمان، شن، ماسه و آب تهیه می‌شوند. بتن باید به صورت مناسب طراحی و تراکم داده شود تا مقاومت لازم را در برابر نیروهای خورنده داشته باشد.
- آرماتور: آرماتورها یا استیل‌های تقویت کننده درون بتن قرار می‌گیرند تا مقاومت فشاری و کششی فونداسیون افزایش یابد.
- فرم‌های بتن: قالب‌های چوبی یا فلزی که برای ریخته شدن بتن به شکل صحیح و منظم استفاده می‌شود.
- تجهیزات اجرایی: ابزار و تجهیزات لازم برای ریخته شدن و فرم‌دهی به بتن، همچنین مخلفات حفاری و حفاری لازم برای ساخت فونداسیون.
- مصالح اولیه: شامل سیمان، شن، ماسه، آب، آرماتور و سایر مواد لازم برای تهیه بتن.
فنداسیون بتنی پایه دکل های مهاری
با توجه به محل نصب دکل فونداسیون دکل‌ها به سه گروه تقسیم می‌شوند:
فنداسیون دکل پشت بامی:
فنداسیون دکل پشت بامی یک سیستم پایه‌گذاری است که بر روی ساختمان‌ها یا سازه‌های دیگر نصب می‌شود. این نوع فنداسیون از مهمترین روش‌های نصب دکل‌های پشت بام است. این سیستم به عنوان پایه و ارتباط مستقیم بین دکل و ساختمان عمل می‌کند و از طریق آن دکل به ساختمان متصل می‌شود.
فنداسیون دکل زمینی:

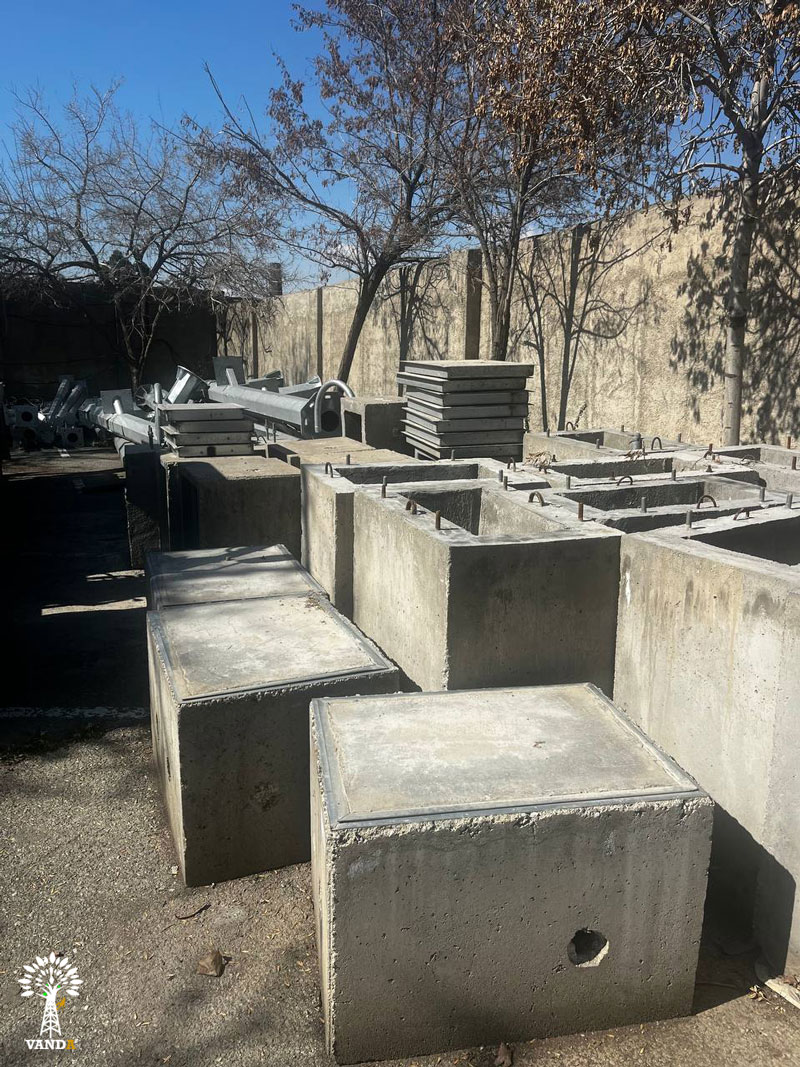

فنداسیون دکل زمینی یک سیستم پایه‌گذاری است که بر روی زمین نصب می‌شود تا دکل را به زمین متصل کند. این نوع فنداسیون برای دکل‌هایی که بر روی زمین نصب و استفاده می‌شوند. این فنداسیون علاوه بر اتصال دکل به زمین، به عنوان پایه و سازه اصلی برای نصب دکل عمل می‌کند. همچنین فونداسیون دکل زمینی به دو گروه فونداسیودن آماده و ریختگی و اجرای فونداسیون در محل تقسیم می‌شود. با توجه به نیاز کارفرما و نوع دکل از این فونداسیون‌ها استفاده می‌گردد.
فنداسیون به روش کاشت بولت:
فنداسیون به روش کاشت بولت یک روش پایه‌گذاری است که با استفاده از بولت‌های ویژه و زیرساخت‌های مناسب، دکل را به زمین متصل می‌کند. این روش به صورت عمودی و افقی بر روی زمین یا ساختمان نصب می‌شود و از جمله روش‌های محبوب برای نصب دکل‌ها و ستون‌های فلزی است.
سوالات متداول درباره فونداسیون بتنی دکل
فونداسیون بتنی دکل چه وظیفه‌ای دارد؟
فونداسیون بتنی دکل وظیفه انتقال بارهای ناشی از وزن دکل، تجهیزات مخابراتی، نیروی باد و زلزله را به زمین بر عهده دارد و از واژگونی یا نشست سازه جلوگیری می‌کند.
چه عواملی در طراحی فونداسیون دکل مؤثر هستند؟
نوع دکل، ارتفاع سازه، ظرفیت باربری خاک، سرعت باد منطقه، شرایط لرزه‌خیزی، وزن تجهیزات نصب‌شده و نتایج آزمایش خاک از مهمترین عوامل طراحی فونداسیون هستند.
برای اجرای فونداسیون دکل از چه نوع بتنی استفاده می‌شود؟
در بیشتر پروژه‌های مخابراتی از بتن با رده مقاومتی C30 یا بالاتر استفاده می‌شود، اما مقاومت نهایی بتن باید بر اساس محاسبات سازه تعیین شود.
مدت زمان اجرای فونداسیون بتنی دکل چقدر است؟
بسته به ابعاد پروژه و شرایط محل اجرا، عملیات خاکبرداری، آرماتوربندی، قالب‌بندی و بتن‌ریزی معمولاً بین ۳ تا ۷ روز زمان می‌برد و پس از آن بتن باید به مدت کافی عمل‌آوری شود تا به مقاومت لازم برسد.
آیا همه دکل‌های مخابراتی فونداسیون یکسان دارند؟
خیر. نوع فونداسیون بر اساس نوع دکل (مهاری، خودایستا یا منوپل)، ارتفاع سازه، شرایط زمین و بارهای طراحی انتخاب می‌شود و برای هر پروژه به‌صورت اختصاصی طراحی می‌گردد.
آیا قبل از اجرای فونداسیون انجام آزمایش خاک ضروری است؟
بله. انجام مطالعات ژئوتکنیک و آزمایش خاک یکی از مهمترین مراحل پروژه است، زیرا ابعاد، عمق و نوع فونداسیون بر اساس ظرفیت باربری خاک و شرایط زمین تعیین می‌شود.
