نقشه دکل دوربین مهمترین سند قبل از شروع هر پروژه نصب دکل است؛ سندی که نهتنها ابعاد دقیق، مقاطع، ضخامت ورقها، نوع دستک و محل نصب دوربینها را مشخص میکند، بلکه تضمین میکند که دکل پس از نصب، در برابر باد، بار، ارتعاش و وزن تجهیزات مقاومت کافی داشته باشد. اگر قصد خرید دکل دوربین، اجرای پروژه نظارت تصویری یا بررسی قیمت نصب دارید، پیش از هر چیز باید با نقشه دکل آشنا شوید. در این مقاله کاملترین راهنمای دانلود نقشه دکل دوربین، بررسی اجزا، هزینه ساخت و نصب، انواع دکلها و نکات فنی ارائه میشود. با ما همراه باشید.

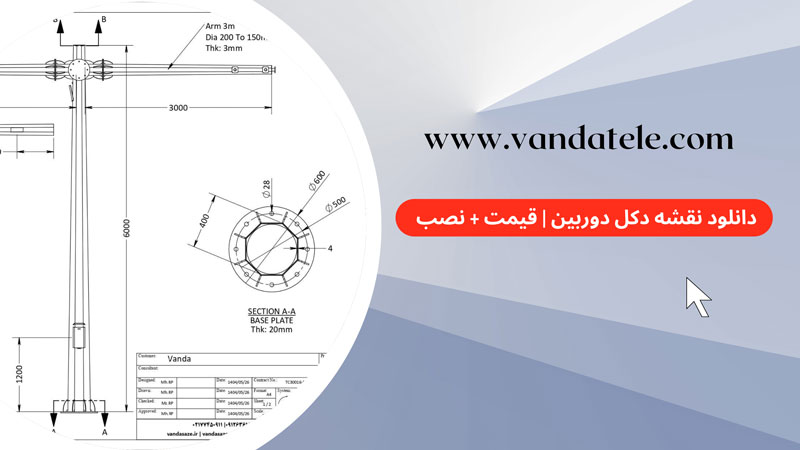

نقشه دکل دوربین چیست؟
نقشه دکل دوربین به طور کلی به طراحی و چیدمان دکلی اشاره دارد که دوربینها بر روی آن نصب میشوند. این نقشه شامل جزئیات مختلفی است که برای نصب و راهاندازی دوربینها در مکانهای خاص ضروری است. برخی از عناصر کلیدی که معمولاً در نقشه دکل دوربین گنجانده میشود عبارتند از:
- نوع دکل (منوپل، استادیومی، چندوجهی، خودایستا و…)
- ضخامت ورقها و ابعاد پروفیلها
- نوع فونداسیون موردنیاز
- محل نصب دوربین و جهت قرارگیری دستک
- جزئیات اتصالات، بیس پلیت و بستها
- مشخصات جوشکاری و طول میلمهارها
این اطلاعات از آن جهت مهماند که بدون نقشه، امکان بررسی ایمنی، برآورد هزینه و اجرای درست پروژه عملاً وجود ندارد.
چرا باید نقشه دکل دوربین را قبل از خرید بررسی کنیم؟
خیلی از پروژههای دوربین مداربسته، بهخصوص برای محیطهای باز مانند کارخانهها، سولهها، محوطههای صنعتی یا پارکینگها، با یک اشتباه ساده در انتخاب دکل دچار مشکل میشوند. معمولترین این خطاها عبارتاند از:
- خرید دکل با ارتفاع نامناسب
- انتخاب دکل ضعیف برای مناطق بادخیز
- انتخاب ورق یا پروفیل غیراستاندارد
- پیشبینی نکردن دستک مناسب برای زاویه دید دوربین
- اشتباه در اجرای فونداسیون
وقتی نقشه دکل دوربین در دست باشد، تمام این مشکلات از بین میرود. نقشه دقیق به شما نشان میدهد که چه نوع دکلی مناسب است، وزن آن چقدر است، به چه فونداسیونی نیاز دارد و آیا با نوع دوربین مدنظر شما PTZ، بولت، لایسنسپلیت و… سازگار است یا خیر.
نقشه دکل دوربین برای چه کسانی لازم است؟
نقشه دکل تنها محدود به مهندسان نیست و گروههای مختلفی از جمله خریداران دکل که به دنبال مقایسه قیمت و کیفیت، پیمانکاران دوربین مداربسته، کارفرمایان پروژه، نصابان سیستمهای نظارتی، مشاوران امنیتی و مدیران کارخانهها و کارگاهها نیز باید به بررسی آن بپردازند. اگر شما در هر یک از این دستهها قرار دارید، دسترسی به نقشه میتواند به شما کمک کند تا تصمیمات دقیقتر و سریعتری اتخاذ کنید.
انواع نقشه پایه دوربین

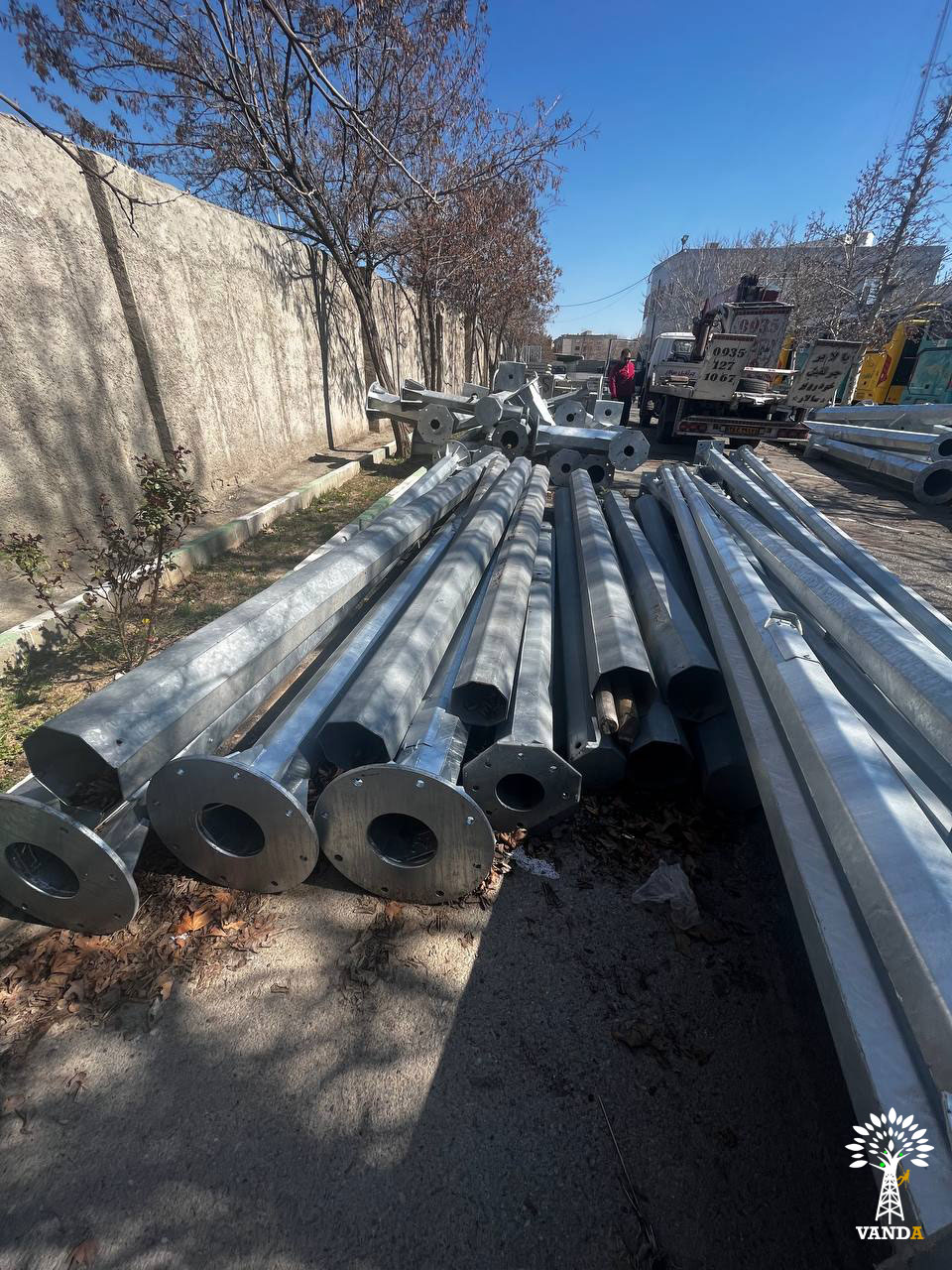

۱. دکل دوربین منوپل
دکل دوربین منوپل به عنوان پرکاربردترین نوع دکل در صنعت نصب دوربینهای مداربسته شناخته میشود. طراحی ساده و کاربرپسند این دکل، به همراه قیمت مناسب و فرآیند نصب سریع، از مزایای بارز آن به شمار میروند. نقشههای مربوط به دکل منوپل معمولاً شامل ویژگیهایی نظیر یک ستون یکپارچه هستند که استحکام و پایداری را تضمین میکند. همچنین، این نوع دکل امکان افزودن دستک در ارتفاع دلخواه را فراهم میآورد و اجرای سادهتری برای فونداسیون آن وجود دارد. دکل منوپل به طور ویژه برای نصب یک تا چهار دوربین مناسب است و به همین دلیل، در پروژههای کوچک و متوسط بسیار مورد استفاده قرار میگیرد.
۲. دکل چندوجهی
دکل چندوجه زمانی که نیاز به نصب تعداد زیادی دوربین یا تجهیزات سنگین وجود داشته باشد، انتخاب بهتری محسوب میشود. این دکل با طراحی خاص خود، استحکام بالایی را ارائه میدهد که برای پروژههای بزرگ و پیچیده بسیار مناسب است. ویژگیهای این نوع دکل شامل امکان نصب چندین دستک و قابلیت افزودن رفلکتور یا آنتن است که انعطافپذیری بیشتری را در نصب تجهیزات مختلف فراهم میکند. با توجه به این ویژگیها، دکل چندوجهی به عنوان گزینهای ایدهآل برای پروژههایی با نیازهای خاص و تجهیزات سنگین شناخته میشود.
۴. دکل با دستک چرخشی
دکل با دستک چرخشی برای دوربینهای PTZ (Pan-Tilt-Zoom) یا زمانی که نیاز به زاویه دید متغیر وجود داشته باشد، کاربرد زیادی دارد. این نوع دکل به کاربران این امکان را میدهد که با چرخش دستک، زاویه دید دوربین را به راحتی تغییر دهند و تصاویر دقیقتری از محیط مورد نظر ثبت کنند. در نقشههای مربوط به این نوع دکل معمولاً نحوه چرخش دستک و نوع اتصالات ذکر شده است تا نصابان بتوانند به راحتی فرآیند نصب و تنظیمات لازم را انجام دهند. این ویژگیها باعث میشود که دکل با دستک چرخشی گزینهای مناسب برای پروژههایی باشد که نیاز به انعطافپذیری و کنترل دقیق بر روی زاویه دید دارند.
ساختار یک نقشه استاندارد دکل دوربین
ساختار یک نقشه معمولاً شامل بخشهای زیر است:
- نمای کلی: در این بخش ارتفاع دکل، قطرها، ضخامتها و زاویهها مشخص میشود.
- دیتیل جوشکاری: محل اتصال قطعات، نوع الکترود، ضخامت جوش و طول آن مشخص میشود.
این قسمت برای سازنده دکل حیاتی است. - بیسپلیت و صفحه زیرین: نحوه اتصال دکل به زمین، نوع پیچها، تعداد میلمهارها و ابعاد آن دقیقاً مشخص میشود.
- دستک دوربین: محل و زاویه نصب دوربین، طول دستک، ضخامت لوله و نوع بستها رسم شده است.
- جدول وزن و لیست قطعات (BOM): برای محاسبه قیمت، وزن نهایی دکل و مقدار ورق مصرفی مهم است.
- فونداسیون: معمولاً یک نقشه جداگانه برای فونداسیون ارائه میشود که شامل ابعاد، نوع بتن، تعداد و طول میلگردها و سایر اطلاعات وجود دارد.
قیمت دکل دوربین بر چه اساسی تعیین میشود؟
قیمت دکل دوربین بر اساس سه عامل اصلی تعیین میشود که بررسی نقشه دکل میتواند به سادهسازی این فرآیند کمک کند. نخستین عامل، قیمت ورق یا پروفیل است که به نوع و ضخامت فولاد بستگی دارد و وزن نهایی دکل را تحت تأثیر قرار میدهد. دومین عامل، هزینه ساخت و جوشکاری است که در دکلهای بلندتر یا چندوجهی به دلیل پیچیدگی بیشتر فرآیند ساخت، افزایش مییابد. سومین عامل، قیمت نصب است که بسته به شرایط زمین، نوع فونداسیون، ارتفاع دکل، نوع دوربین و نیاز به سکو یا بالابر متغیر است. به همین دلیل، توصیه میشود قبل از خرید، نقشه دکل دوربین دانلود و بررسی شود تا قیمت نهایی بهطور دقیقتری برآورد گردد.
بیشتر بخوانید: معرفی پایه دوربین دستکدار
مهمترین نکات قبل از انتخاب دکل دوربین
اگر میخواهید اشتباه نکنید، این موارد را حتماً در نقشه بررسی کنید:
1.ارتفاع مناسب
ارتفاع دکل دوربین، که معمولاً بین ۶ تا ۱۸ متر است، تأثیر زیادی بر کیفیت و کارایی سیستم نظارتی دارد. دکلهای کوتاه ممکن است نقاط کور بیشتری داشته باشند، در حالی که دکلهای بلند هزینه و وزن بیشتری دارند. انتخاب ارتفاع مناسب باید با توجه به نیازهای نظارتی و شرایط محیطی انجام شود.
2.نوع دستک
نوع دستک در تنظیم زاویه دید دوربین مهم است و میتواند بر کیفیت تصویر تأثیر بگذارد. انواع مختلفی از دستکها وجود دارد، از جمله ثابت و چرخشی، که باید با توجه به نیازهای خاص انتخاب شوند. انتخاب نادرست ممکن است منجر به کاهش کارایی سیستم شود.
3.مقاومت در برابر باد
مقاومت دکل در برابر باد برای مناطق بادخیز بسیار حیاتی است. ضخامت ورق و قطر بدنه باید به گونهای طراحی شود که فشار باد را تحمل کند. عدم توجه به این نکته میتواند باعث لرزش دوربین و کاهش کیفیت تصویر شود.
4.نوع فونداسیون
نوع فونداسیون بستگی به ویژگیهای زمین دارد و در زمینهای سست نیاز به فونداسیون عمیقتر است. طراحی دقیق فونداسیون میتواند از لرزش و سقوط دکل جلوگیری کند و از آسیب به تجهیزات جلوگیری کند.
5.وزن دوربین و تجهیزات
وزن دوربین و تجهیزات جانبی بر طراحی دکل تأثیر دارد و باید در نقشه لحاظ شود. طراحی باید بر اساس بار واقعی تجهیزات باشد تا ایمنی و پایداری دکل تضمین شود. عدم توجه به این موضوع میتواند به آسیب به دکل و کاهش کارایی سیستم منجر شود.
دانلود نقشه دکل دوربین

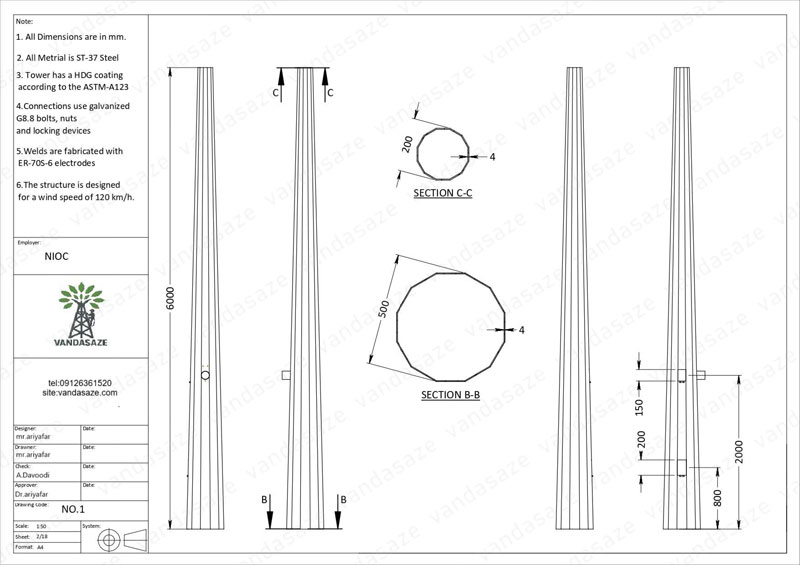

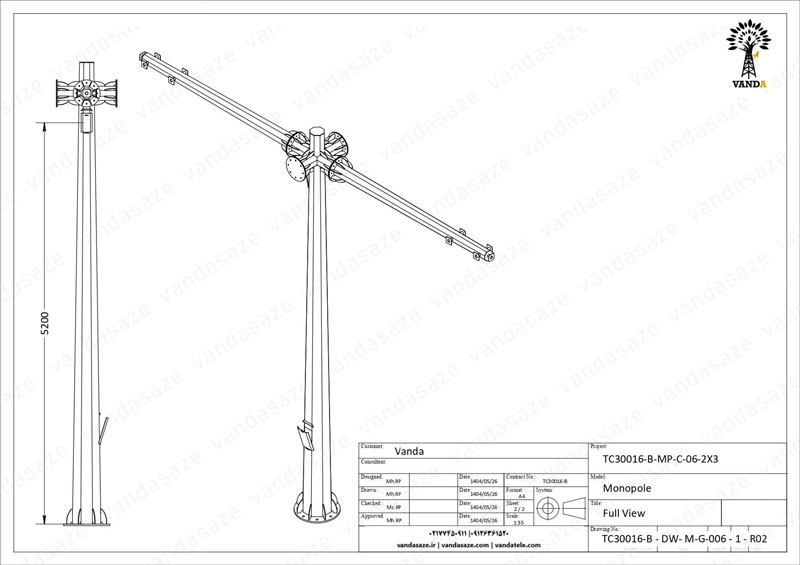

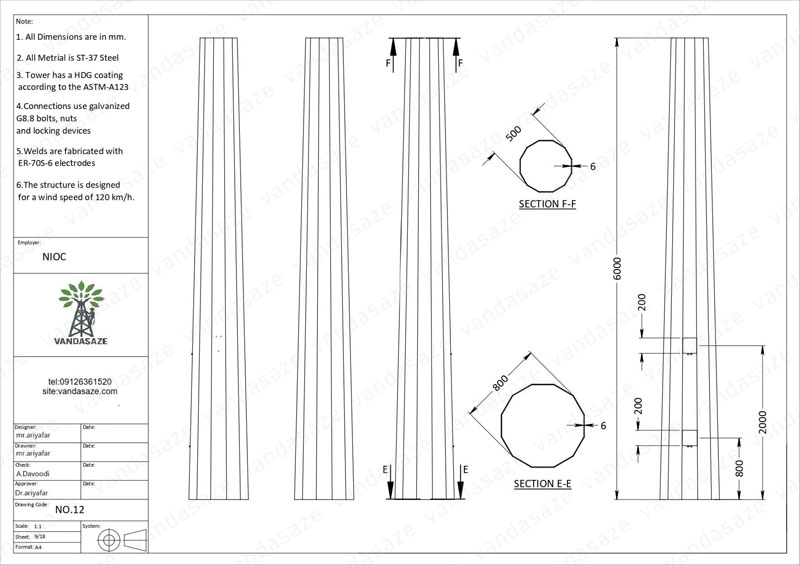

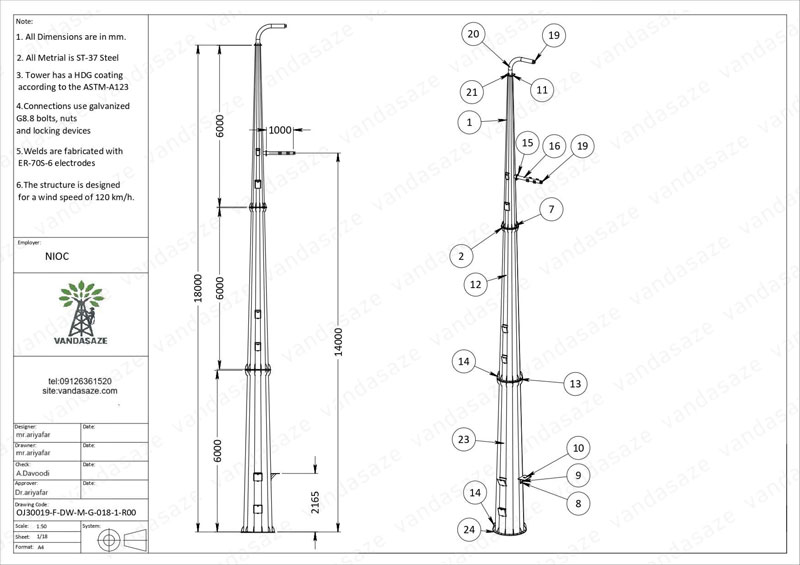

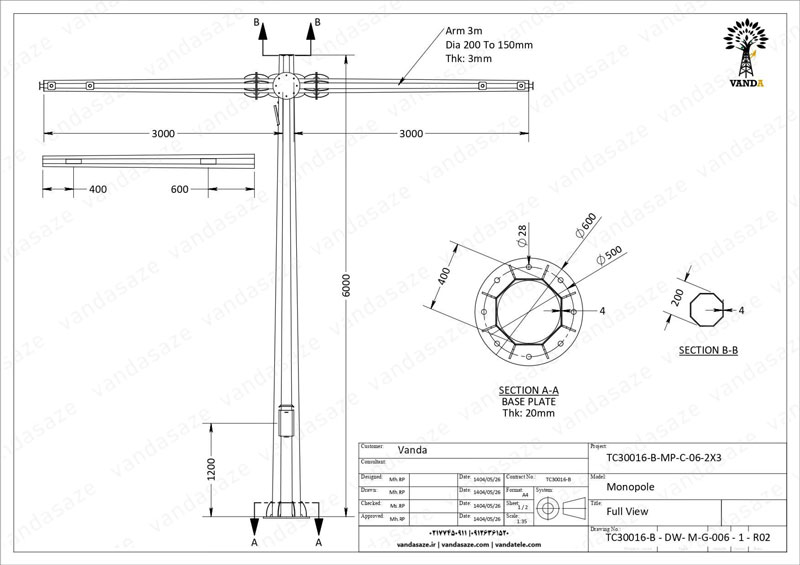

نمونه نقشه دکل دوربین شامل:
بیشتر بخوانید: سیستم ارتینگ دکل ها چیست؟
نصب دکل دوربین چگونه انجام میشود؟
نصب این دکلها معمولاً در سه مرحله است:
–اجرای فونداسیون شامل حفاری زمین، آرماتوربندی برای تقویت ساختار، نصب پلیت و میلمهار به منظور ایجاد استحکام، بتنریزی برای تشکیل پایه دکل و در نهایت صبر برای گیرش بتن به مدت ۳ تا ۵ روز است.
–نصب بدنه دکل شامل حمل دکل به محل مورد نظر، برپا کردن آن با استفاده از جرثقیل یا بالابر، تراز کردن دقیق دکل برای اطمینان از استحکام و بستن پیچهای اصلی به منظور تثبیت ساختار است.
–نصب دوربین شامل عبور کابلهای شبکه و برق از داخل دکل، نصب دستک برای نگهداری دوربین، قرار دادن دوربین در محل مناسب و انجام تست زاویه دید و تنظیمات نهایی به منظور اطمینان از عملکرد صحیح سیستم نظارتی است.
اگر نقشه دکل بهطور کامل و دقیق طراحی شده باشد، این مراحل بدون خطا طی میشود و نصب سریعتر و مؤثرتری انجام میگیرد.
چه دکلی برای چه محیطی مناسب است؟
انتخاب دکل مناسب برای هر محیط به نوع فعالیت و شرایط خاص آن محیط بستگی دارد. به عنوان مثال، در محیطهای صنعتی، دکلهای چندوجهی یا تقویتی به دلیل استحکام و پایداری بالا مناسب هستند، در حالی که برای محوطه کارخانه، دکلهای منوپل با دستک انتخاب خوبی محسوب میشوند. برای پارکینگهای روباز، دکلهای منوپل با ارتفاع ۶ الی ۹ متر کارایی مناسبی دارند و در گلخانهها یا باغها، استفاده از دکلهای سبک با دستک توصیه میشود. همچنین، پروژههای امنیتی خاص نیاز به دکلهای خودایستا یا چندوجهی دارند تا بتوانند به خوبی از فضای مورد نظر مراقبت کنند. در نهایت، یک نقشه مناسب میتواند انتخاب دکل را بسیار سادهتر کند.
چگونه دکل مناسب بر اساس نقشه انتخاب کنیم؟
برای انتخاب دکل مناسب بر اساس نقشه، بررسی چهار بخش کلیدی ضروری است. ابتدا باید جدول وزن و ضخامتها را مطالعه کنید تا از تناسب بار و استحکام دکل مطمئن شوید. سپس، نقشه فونداسیون را بررسی کنید تا اطمینان حاصل شود که پایه دکل به درستی طراحی شده است. همچنین، نوع دستک و زاویه نصب باید متناسب با نیازهای محیطی باشد تا عملکرد بهینهای ارائه دهد. در نهایت، قطر مقاطع بدنه نیز باید مطابق با استانداردها و نیازهای پروژه انتخاب شود. این چهار بخش در تعیین کیفیت و کارایی دکل نقش اساسی دارند و بررسی دقیق آنها میتواند از بروز مشکلات در آینده جلوگیری کند.
جمعبندی: چرا نقشه دکل دوربین مهمترین ابزار قبل از خرید است؟
دکل دوربین فقط یک ستون فلزی نیست. یک سازه مهندسی است که باید وزن تجهیزات، باد، لرزش، خوردگی و شرایط محیطی را تحمل کند. بررسی نقشه، بهترین راه برای جلوگیری از هزینههای اضافی و انتخاب دکل استاندارد است. با داشتن نقشه، کارفرما و نصاب میتوانند با اطمینان کامل خرید کنند.
