پایه دوربین یکی از مهمترین اجزای سیستمهای نظارت تصویری است که وظیفه نگهداری ایمن، ثابت و استاندارد دوربینهای مداربسته را بر عهده دارد. در پروژههایی که امکان نصب دوربین روی ساختمان یا سازههای موجود وجود ندارد، استفاده از دکل پایه دوربین بهترین گزینه محسوب میشود. این دکلها با توجه به ارتفاع، تعداد دوربین، سرعت باد منطقه و شرایط زمین طراحی شده و امکان نصب دوربین در فضاهای شهری، جادهای، صنعتی و محوطههای بزرگ را فراهم میکنند. در ادامه این مقاله با انواع پایه دوربین، مشخصات فنی، کاربردها، روش نصب، نحوه انتخاب ارتفاع مناسب و نکات مهم هنگام خرید و اجرای پایه دوربین مداربسته آشنا خواهید شد.
معرفی پایه دوربین
پایه دوربین مداربسته یکی از اجزای اصلی و ضروری در سیستمهای نظارت تصویری است که برای نصب دوربینهای مداربسته به صورت ثابت و ایمن استفاده میشود. این دکلها علاوه بر نصب دوربینها، به منظور تنظیم و جهتدهی صحیح دوربینها نیز استفاده میشوند دکل منوپل یا دکل تک پایه، از جمله دکلهایی هستند که بصورت تک پایه با دو سر فلنچ یا تلسکوپی، در حالت چند وجهی یا استوانهای ساخته میشوند. این دکل فقط بر روی یک پایه استقرا دارد و امکان لرزش آن به نسبت سایر دکل ها بیشتر است. اما با توجه به مدل تک پایهای بودن سازه، فضای کمی را برای نصب اشغال کرده و همواره برای کاربری فضاهای شهری متناسب و با ارزش میباشد. از جمله استفاده های دکل منوپل میتوان به پایه دوربین اشاره کرد.
طراحی دکل دوربین
برای طراحی دکل پایه دوربین، در ابتدا نوع کاربری و سرعت باد منطقه و نیز میزان مقاومت خاک منطقه مورد بررسی قرار میگیرد. دکل منوپل در مقاطع لولهای دایرهای 8، 12، 24 وجهی یا استوانهای بدون وجه ساخته میشوند.
- اتصال فلنجی: ابتدا پلیتها جهت عبور پیچ ها سوراخ و سپس سکشنها به پلیت جوش داده تا در هنگام نصب، قطعات از طریق فلنچ بر روی هم سوار شده و پیچها به یکدیگر متصل شوند.
- اتصال تلسکوپی: در این نوع اتصال با توجه به سفارش مشتری و شرایط موجود جهت تامین پایداری با ضریب اطمینان اورلپی دکل طراحی میشود. پس از محاسبات و طراحی، نقشه برش و خم دقیق برای ساخت سازه تعیین تا در اجرا مشکلی وجود نداشته باشد.
بیشتر بخوانید: راهنمای جامع خرید دکل دوربین مداربسته

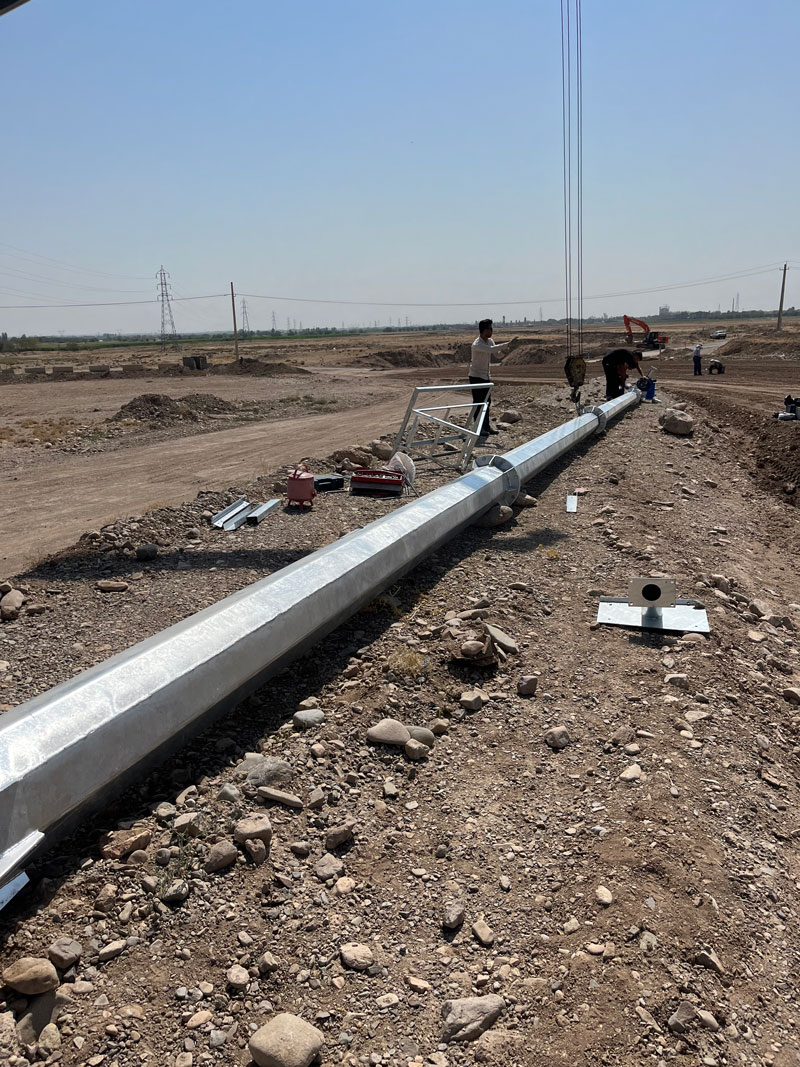

نصب دکل منوپل به وسیله جرثقیل اجرا میشود و به این علت در محل نصب دکل باید امکان حرکت و وارد شدن جرثقیل وجود داشته باشد. این مرحله از کار شامل استفاده از جرثقیل برای بارگیری، حمل و جابجایی دکل به محل نصب میباشد.
انواع پایه دوربین بر اساس محل نصب
دکل پایه دوربین مداربسته بسته به محل استفاده و شرایط محیطی، در مدلها و مشخصات مختلفی طراحی و اجرا میشود. انتخاب صحیح نوع دکل تأثیر مستقیم بر عملکرد، طول عمر و کیفیت پوشش تصویری دارد.
- دکل پایه دوربین شهری: مناسب معابر، میادین، پارکها و فضاهای عمومی با طراحی زیبا و اشغال فضای حداقلی.
- دکل پایه دوربین صنعتی: مورد استفاده در کارخانهها، پالایشگاهها و سایتهای صنعتی با مقاومت بالا در برابر شرایط سخت محیطی.
- دکل پایه دوربین جادهای و بینشهری: طراحیشده برای تحمل بادهای شدید و دید وسیع در بزرگراهها و محورهای مواصلاتی.
ارتفاعهای متداول پایه دوربین
ارتفاع دکل بر اساس زاویه دید، شعاع پوشش و نوع دوربین انتخاب میشود. ارتفاعهای رایج عبارتاند از:
- 6 متر: محوطههای کوچک، ورودیها کاربردهای شهری و پارکینگها
- 12 متر: چهارراهها و محوطههای متوسط
- 12 متر و بالاتر: جادهها، پروژههای نظارتی گسترده
انتخاب ارتفاع نامناسب میتواند باعث کاهش کیفیت تصویر یا نقاط کور شود.
فونداسیون و الزامات نصب دکل
فونداسیون پایه دوربین بهعنوان اصلیترین عامل پایداری سازه، بر اساس شرایط ژئوتکنیکی محل، ارتفاع دکل، سرعت باد منطقه و وزن تجهیزات نصبشده طراحی و اجرا میشود. این فونداسیون معمولاً از بتن مسلح با عیار استاندارد تشکیل شده و شامل صفحه بیس پلیت فولادی و بولتهای مهندسیشده است که وظیفه انتقال بارهای قائم و جانبی دکل به زمین را بر عهده دارند. ابعاد فونداسیون و مشخصات بولتها مطابق با محاسبات سازه و گزارش مکانیک خاک تعیین میگردد تا از بروز نشست، واژگونی یا ترکخوردگی جلوگیری شود. در فرآیند نصب، دکل منوپل بهوسیله جرثقیل در محل خود مستقر شده و پس از تراز دقیق، مهرههای بولت با گشتاور مشخص سفت میشوند. رعایت تراز بودن، کنترل عمودیت دکل و اجرای صحیح بتنریزی از الزامات اساسی این مرحله بوده و نقش مهمی در افزایش ایمنی، دوام و عملکرد بلندمدت دکل پایه دوربین مداربسته دارد.
مشخصات فنی و متریال ساخت
دکلهای منوپل پایه دوربین معمولاً از فولاد ساختمانی با مشخصات زیر ساخته میشوند:
- فولاد ST37 یا ST52
- ضخامت ورق متناسب با ارتفاع و بار باد
- پوشش گالوانیزه گرم جهت جلوگیری از خوردگی
- امکان رنگآمیزی با رنگ صنعتی یا اپوکسی بنا به سفارش
تمامی جوشها طبق استانداردهای صنعتی اجرا میشوند تا ایمنی سازه تضمین گردد.
انواع پایه دوربین مداربسته
پایه دوربین مداربسته با توجه به محل نصب، ارتفاع موردنیاز و نوع پروژه در مدلهای مختلفی تولید میشود. انتخاب صحیح پایه، علاوه بر افزایش کیفیت پوشش تصویری، موجب افزایش ایمنی و کاهش هزینههای نگهداری خواهد شد.
- پایه دیواری: این نوع پایه روی دیوار یا نمای ساختمان نصب میشود و بیشتر در ساختمانهای مسکونی، اداری، فروشگاهها و سولهها کاربرد دارد. نصب آسان و هزینه پایین از مهمترین مزایای آن است.
- پایه سقفی: پایه سقفی بیشتر در فضاهای داخلی مانند مراکز خرید، انبارها، پارکینگها و ساختمانهای اداری استفاده میشود و امکان نصب دوربین به صورت آویز را فراهم میکند.
- پایه ستونی یا لولهای: در محوطههایی که ستون یا سازه فلزی وجود دارد، این نوع پایه برای نصب دوربین روی ستونهای موجود استفاده میشود و نیاز به اجرای فونداسیون جدید ندارد.
- دکل چندوجهی: در پروژههای بزرگ صنعتی، پالایشگاهها، بنادر و مناطق با سرعت باد بالا از دکلهای چندوجهی استفاده میشود که مقاومت بیشتری در برابر بارهای جانبی دارند.
-
دکل منوپل: دکل منوپل رایجترین نوع پایه دوربین در پروژههای شهری، جادهای و صنعتی است. این سازه روی یک پایه نصب شده و با اشغال فضای کم، امکان نصب یک یا چند دوربین در ارتفاعهای مختلف را فراهم میکند.
جدول مقایسه انواع پایه دوربین
| نوع پایه | محل استفاده | ارتفاع معمول | مزایا |
|---|---|---|---|
| پایه دیواری | ساختمان و سوله | ۲ تا ۴ متر | نصب آسان و هزینه پایین |
| پایه سقفی | فضاهای داخلی | ۲ تا ۵ متر | مناسب برای محیطهای سرپوشیده |
| پایه ستونی | نصب روی ستونهای موجود | ۳ تا ۶ متر | بدون نیاز به فونداسیون جدید |
| دکل منوپل | معابر، کارخانه، پارکینگ، جاده | ۶ تا ۱۸ متر | پوشش وسیع، اشغال فضای کم |
| دکل چندوجهی | پروژههای صنعتی و بزرگ | ۱۲ تا ۳۰ متر | مقاومت بالا در برابر باد و بارهای سنگین |
ویژگیهای اصلی دکل پایه دوربین مداربسته
- مقاومت در برابر شرایط جوی مختلف از جمله باد، باران، گرما و سرما.
- امکان تنظیم ارتفاع و جهت دوربین به صورت دقیق.
- قابلیت نصب دوربینهای مختلف با اندازهها و وزنهای مختلف.
- طراحی مناسب برای جلوگیری از لغزش یا حرکت غیرمجاز دوربین.
- سادگی و آسانی در نصب و تعویض دوربینها.
- قابلیت مخفی کردن کابلها و اتصالات برای زیبایی بیشتر.
چگونه بهترین پایه دوربین را انتخاب کنیم؟
انتخاب پایه دوربین مناسب تنها به ارتفاع آن محدود نمیشود. برای دستیابی به بهترین عملکرد، لازم است شرایط پروژه بهطور کامل بررسی شود.
هنگام انتخاب پایه دوربین به این موارد توجه کنید:
- محل نصب: فضای داخلی، فضای باز، محیط صنعتی یا معابر شهری.
- ارتفاع موردنیاز: بر اساس زاویه دید و محدوده تحت پوشش دوربین.
- تعداد دوربینها: نصب چند دوربین روی یک پایه نیازمند طراحی مناسب براکت و افزایش ظرفیت سازه است.
- شرایط محیطی: سرعت باد، میزان رطوبت، احتمال خوردگی و شرایط آبوهوایی در انتخاب نوع سازه و پوشش محافظ اهمیت دارد.
- جنس زمین و فونداسیون: ابعاد فونداسیون باید بر اساس گزارش مکانیک خاک و محاسبات سازه تعیین شود.
- مسیر کابلکشی: عبور کابلها از داخل پایه علاوه بر افزایش زیبایی، از آسیبهای محیطی نیز جلوگیری میکند.
- امکان دسترسی برای نصب: در پروژههایی که از جرثقیل استفاده میشود، باید فضای کافی برای استقرار تجهیزات نصب در نظر گرفته شود.
بررسی این عوامل پیش از ساخت یا خرید پایه دوربین، باعث افزایش ایمنی، کاهش هزینههای نگهداری و بهبود عملکرد سیستم نظارت تصویری خواهد شد.
سوالات متداول کاربران
پایه دوربین چیست؟
پایه دوربین سازهای فلزی است که برای نصب ایمن و استاندارد دوربینهای مداربسته استفاده میشود. این پایهها با ایجاد ارتفاع مناسب، زاویه دید گستردهتر و کاهش لرزش، کیفیت عملکرد سیستم نظارتی را افزایش میدهند.
چه انواعی از پایه دوربین وجود دارد؟
پایههای دوربین در مدلهای مختلفی مانند پایه دیواری، سقفی، ستونی، لولهای و دکل منوپل تولید میشوند. انتخاب هر مدل به محل نصب، ارتفاع موردنیاز، تعداد دوربینها و شرایط پروژه بستگی دارد.
چه ارتفاعی برای پایه دوربین مناسب است؟
ارتفاع مناسب به نوع پروژه و محدوده تحت پوشش بستگی دارد. برای پارکینگها و محوطههای کوچک معمولاً ارتفاع ۶ متر کافی است، اما در چهارراهها، کارخانهها و پروژههای شهری از پایههای ۹ تا ۱۸ متری استفاده میشود.
بهترین جنس برای پایه دوربین چیست؟
پایههای ساختهشده از فولاد ST37 یا ST52 با پوشش گالوانیزه گرم، بیشترین مقاومت را در برابر خوردگی، رطوبت و شرایط جوی دارند و برای استفاده در فضای باز گزینه مناسبی محسوب میشوند.
پایه دوربین چگونه نصب میشود؟
ابتدا فونداسیون بتنی مطابق محاسبات سازه اجرا میشود. سپس دکل یا پایه با استفاده از جرثقیل روی بولتها نصب، تراز و محکم شده و در پایان کابلها و دوربینها روی سازه نصب میشوند.
دکل منوپل چه تفاوتی با پایه دیواری دارد؟
پایه دیواری روی ساختمان یا دیوار نصب میشود و برای ارتفاعهای کم مناسب است، اما دکل منوپل یک سازه مستقل با فونداسیون اختصاصی است که امکان نصب دوربین در ارتفاع بیشتر و پوشش وسیعتر را فراهم میکند.
قیمت پایه دوربین به چه عواملی بستگی دارد؟
قیمت پایه دوربین به عواملی مانند ارتفاع، ضخامت ورق، نوع فولاد، پوشش گالوانیزه، تعداد براکتها، شرایط نصب، نوع فونداسیون و هزینه حمل بستگی دارد.
تجربه و تخصص در طراحی و اجرای پایه دوربین
طراحی و اجرای پایه دوربین مداربسته نیازمند دانش سازه، آشنایی با استانداردهای نصب تجهیزات نظارتی و تجربه عملی در پروژههای مختلف است. در پروژههای اجرایی، عواملی مانند سرعت باد منطقه، نتایج مطالعات مکانیک خاک، تعداد دوربینها، وزن تجهیزات، مسیر کابلکشی و شرایط بهرهبرداری بهصورت مهندسی بررسی میشوند تا پایه دوربین با حداکثر ایمنی و دوام طراحی شود.
در مجموعه وندا سازه، طراحی، ساخت و نصب دکلهای منوپل و پایههای دوربین بر اساس نیاز هر پروژه انجام میشود و تمامی مراحل از انتخاب متریال تا اجرای فونداسیون و نصب سازه مطابق اصول فنی و استانداردهای اجرایی انجام میگیرد. این تجربه عملی باعث شده راهکارهای ارائهشده علاوه بر استحکام سازه، پاسخگوی نیاز پروژههای شهری، صنعتی و زیرساختی نیز باشند. جهت سفارشات و اطلاعات بیشتر، با ما تماس 09126361520 بگیرید.
جمعبندی
پایه دوربین یکی از اجزای کلیدی سیستمهای نظارت تصویری است که نقش مهمی در کیفیت تصاویر، ایمنی تجهیزات و طول عمر پروژه ایفا میکند. انتخاب نوع مناسب پایه، ارتفاع استاندارد، طراحی صحیح فونداسیون و استفاده از متریال باکیفیت، از مهمترین عواملی هستند که بر عملکرد نهایی سیستم تأثیر میگذارند. در پروژههای شهری، صنعتی و جادهای، دکلهای منوپل به دلیل اشغال فضای کم، استحکام مناسب و امکان نصب چند دوربین، یکی از پرکاربردترین گزینهها محسوب میشوند. با این حال، انتخاب بهترین پایه دوربین باید بر اساس شرایط محیطی، نیاز پروژه و محاسبات مهندسی انجام شود.
اگر برای انتخاب، طراحی یا اجرای پایه دوربین مداربسته نیاز به مشاوره تخصصی دارید، کارشناسان وندا سازه آماده هستند تا با بررسی شرایط پروژه، مناسبترین راهکار را برای اجرای یک سازه ایمن، استاندارد و بادوام ارائه دهند.
