ساختار پایه خرپایی دکل خودایستا

یکی از پرکاربردترین انواع دکل‌ها، دکل خودایستا است که به دلیل پایداری بالا، استقلال در نصب و عدم نیاز به مهار، کاربرد گسترده‌ای در پروژه‌های مختلف دارد. این نوع دکل به‌واسطه طراحی خرپایی و تعداد پایه‌های مهندسی‌شده خود، توانایی تحمل فشارهای جانبی، وزش باد و وزن تجهیزات را دارد. اما ساختار این دکل‌ها چگونه است؟ چه تعداد پایه دارند؟ و چرا انتخاب صحیح نوع و ساختار دکل، اهمیت دارد؟ در این مقاله به زبان ساده ولی تخصصی، ساختار خرپایی و تعداد پایه‌های دکل خودایستا را بررسی می‌کنیم تا اگر قصد خرید، نصب یا بررسی این دکل را دارید، دیدی جامع و حرفه‌ای داشته باشید.

دکل خودایستا چیست؟

دکل خودایستا، نوعی سازه فلزی است که بدون نیاز به کابل مهاری، به‌صورت مستقل و ایستا نصب می‌شود. این دکل‌ها معمولاً از فولاد گالوانیزه ساخته می‌شوند و به‌صورت مقطعی به زمین متصل شده و از طریق پایه‌ها و خرپاها، پایداری خود را حفظ می‌کنند.

مهم‌ترین کاربردهای دکل خودایستا

دکل‌های مخابراتی BTS، اینترنت، ارتباطات رادیویی
دکل‌های برق و انتقال نیرو
دکل‌های دوربین مداربسته در مناطق صنعتی، نظامی یا شهری
دکل‌های دیده‌بانی امنیتی و نظامی
دکل‌های هواشناسی یا آنتن‌های تلویزیونی

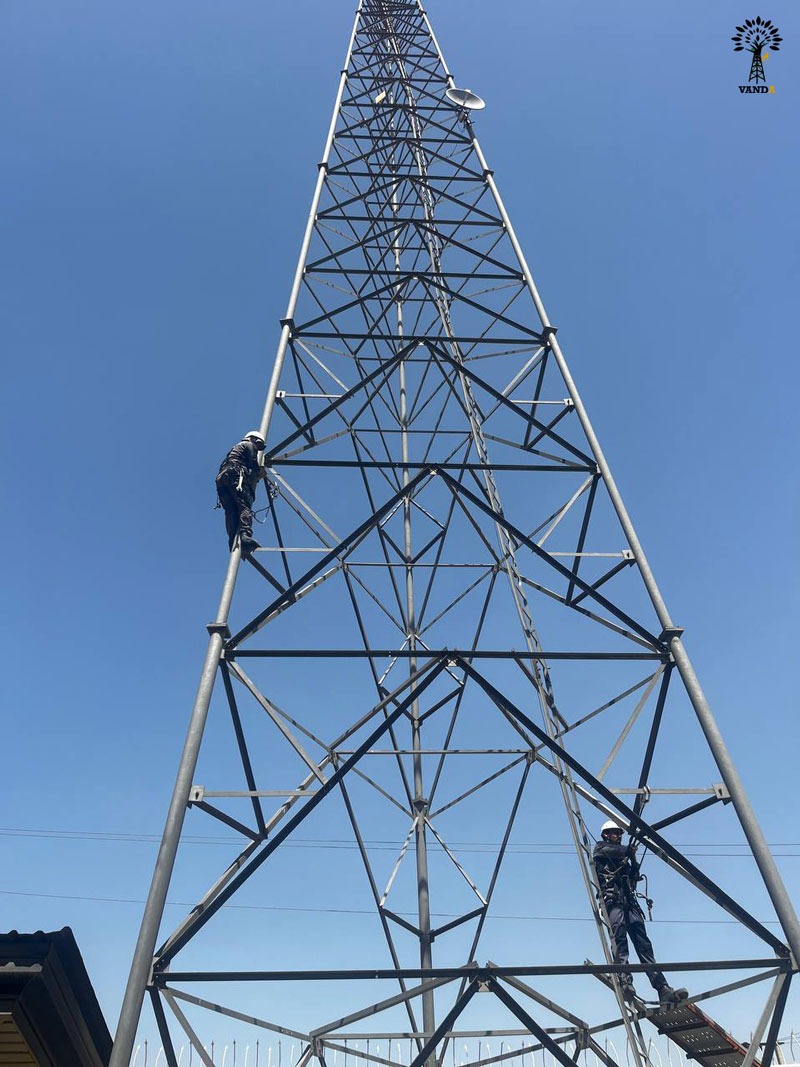

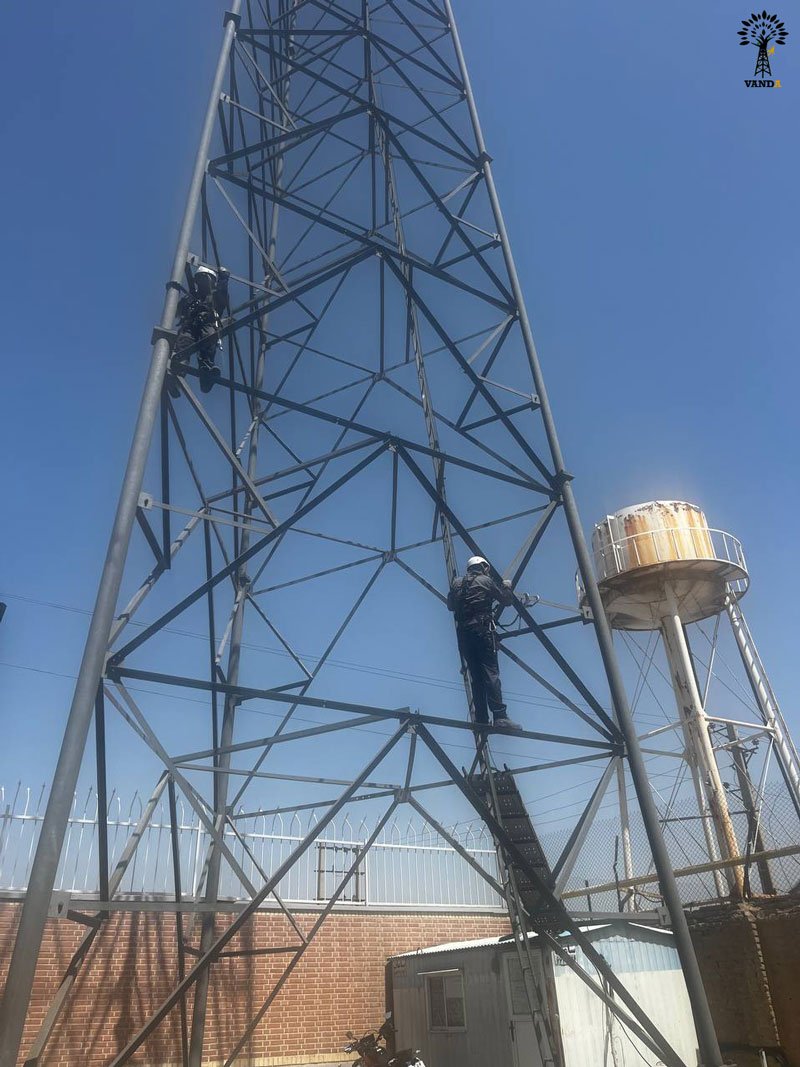

ساختار خرپایی دکل خودایستا چیست؟

یکی از مهم‌ترین اجزای طراحی دکل خودایستا، ساختار خرپایی آن است. خرپاها به‌عنوان اسکلت اصلی سازه عمل می‌کنند و با اتصال‌های زاویه‌دار، نیروهای وارده را به زمین منتقل می‌کنند. خرپا مجموعه‌ای از اعضای مثلثی‌شکل است که با استفاده از پروفیل‌ها (معمولاً نبشی، لوله یا قوطی) ساخته می‌شود. این اعضا به‌گونه‌ای کنار هم قرار می‌گیرند که ضمن حفظ استحکام کلی سازه، وزن را به‌صورت یکنواخت توزیع کنند.

مزایای استفاده از خرپا در دکل خودایستا

افزایش استحکام سازه‌ای در برابر نیروهای خارجی مانند باد و لرزش
کاهش وزن کلی سازه نسبت به سازه‌های یکپارچه
سهولت در نصب و مونتاژ
کاهش هزینه تولید و نگهداری
افزایش عمر مفید دکل

اجزای خرپایی در دکل خودایستا

یک دکل خودایستا خرپایی معمولاً از اجزای زیر تشکیل می‌شود:

اعضای اصلی (Main Legs): پایه‌های عمودی اصلی که بار کلی سازه را تحمل می‌کنند.
اعضای مورب (Bracings): برای انتقال نیرو و حفظ تعادل سازه در زاویه‌های مختلف
اعضای افقی (Horizontals): پشتیبان اعضای مورب و نگهدارنده تجهیزات در بخش‌هایی از دکل
صفحات اتصال (Base Plates & Gusset Plates): برای اتصال بخش‌ها به یکدیگر یا به فونداسیون
سکوی نصب تجهیزات (Platform): سطحی برای نصب تجهیزات مانند آنتن یا دوربین

تعداد پایه‌های دکل خودایستا

یکی از مشخصه‌های تعیین‌کننده در نوع دکل خودایستا، تعداد پایه‌ها است. این موضوع هم در طراحی، هم در کاربری و هم در مقاومت دکل نقش بسیار مهمی دارد.

دکل‌های سه‌پایه (سه‌وجهی)

ساختار: مثلثی‌شکل با سه پایه اصلی
کاربرد: بیشتر برای دکل‌های سبک‌تر یا در فضاهای محدود
مزایا: نصب سریع‌تر، اشغال فضای کمتر، قیمت کمتر
معایب: محدودیت در ارتفاع بالا و بارگذاری سنگین

دکل‌های چهارپایه (چهاروجهی)

ساختار: مربعی‌شکل با چهار پایه اصلی
کاربرد: پروژه‌های سنگین‌تر با ارتفاع بالا
مزایا: استحکام بیشتر، تحمل بار زیاد، پایداری بالا
معایب: اشغال فضای بیشتر، هزینه تولید بالاتر

مقایسه کلی:

ویژگی	دکل سه‌پایه	دکل چهارپایه
فضای اشغال‌شده	کمتر	بیشتر
هزینه ساخت	پایین‌تر	بالاتر
استحکام	مناسب برای سبک	بسیار مقاوم
کاربرد	معمولی	سنگین و تخصصی

نکاتی برای انتخاب تعداد پایه مناسب

برای انتخاب تعداد پایه مناسب در دکل خودایستا باید به این عوامل توجه کرد:

محیط نصب: در مناطق بادخیز یا مرتفع، بهتر است از چهار پایه استفاده شود.
نوع تجهیزات: اگر تجهیزات سنگین مانند رادیو، آنتن، دوربین یا رله‌های بزرگ قرار است نصب شود، دکل چهارپایه گزینه مناسب‌تری است.
فضای در دسترس: اگر فضای نصب محدود است، ممکن است دکل سه‌پایه انتخاب شود.
هزینه پروژه: دکل سه‌پایه معمولاً هزینه نصب و حمل کمتری دارد.
ارتفاع مورد نیاز: برای ارتفاع‌های بالای 40 متر، توصیه به استفاده از دکل چهارپایه است.

چرا دکل خودایستا خرپایی محبوب است؟

به دلیل استحکام بالا در برابر وزش باد و زلزله
قابلیت نصب در مکان‌های شهری و صنعتی بدون نیاز به کابل مهار
زیبایی ظاهری و استانداردهای ساخت بین‌المللی
امکان نصب تجهیزات متنوع با ایمنی بالا
نگهداری و دسترسی آسان‌تر نسبت به دکل مهاری

نکات فنی و مهندسی در طراحی دکل خودایستا

-متریال مورد استفاده: معمولاً از فولاد ST37 با پوشش گالوانیزه گرم استفاده می‌شود تا مقاومت بالا در برابر زنگ‌زدگی و شرایط محیطی حاصل شود.

–فونداسیون: برای نصب دکل خودایستا، فونداسیون بتنی مسلح طراحی می‌شود که بسته به تعداد پایه و ارتفاع، شکل و ابعاد آن متغیر است.

-پوشش ضدزنگ: پوشش گالوانیزه، سطح فلز را در برابر رطوبت، باد، باران و شرایط اسیدی محافظت می‌کند.

اشتباهات رایج در انتخاب و نصب دکل خودایستا

استفاده از دکل سه‌پایه برای کاربردهای سنگین
عدم توجه به نیروی باد و زلزله منطقه
استفاده از متریال غیر استاندارد و بدون گالوانیزه
نصب بدون رعایت نکات فنی فونداسیون
خرید دکل از شرکت‌های فاقد تخصص

نتیجه‌گیری

دکل خودایستا به‌عنوان یکی از ایمن‌ترین و پایدارترین سازه‌ها در حوزه ارتباطات و نظارت، نیازمند طراحی مهندسی‌شده و ساختار مستحکم است. استفاده از طراحی خرپایی باعث می‌شود تا وزن و نیروهای وارد شده به‌صورت یکنواخت پخش شده و از آسیب به سازه جلوگیری شود. همچنین انتخاب تعداد پایه مناسب بسته به نیاز پروژه، تجهیزات و موقعیت جغرافیایی، از اهمیت بالایی برخوردار است.
