پیچ و مهره دکل مهاری یکی از حیاتیترین بخشهای ساخت، نصب و نگهداری انواع دکلهای مهاری است؛ قطعاتی کوچک که گاهی کمتر به آنها توجه میشود، اما عملکرد کل دکل به کیفیت آنها وابسته است. اگر پیچ و مهره استاندارد نباشد، کوچکترین خطا میتواند تحمل سازه را کاهش دهد، کشش مهارها را مختل کند و حتی منجر به سقوط یا کجشدن دکل شود. در این مقاله جامع، به صورت تخصصی اما قابل فهم برای عموم، انواع پیچ و مهرههای مورد استفاده در دکل مهاری، مشخصات فنی آنها، تفاوتهای کیفی، نکات خرید و استانداردهای مورد نیاز را بررسی میکنیم.
نقش پیچ و مهره در دکل مهاری
دکل مهاری یک سازه فلزی است که با کمک سیمهای مهار در ارتفاعهای مختلف تثبیت میشود. تمام قطعات فلزی این دکل از بیسپلیت تا سکشنها و گاردهای جانبی، توسط پیچ و مهره به هم متصل میشوند. اهمیت پیچ و مهره در دکل مهاری شامل:
- تحمل فشار و کشش ناشی از باد
- ایجاد اتصال پایدار بین سکشنها و سازه اصلی
- انتقال بار مهارها به سازه
- پایداری بلندمدت و جلوگیری از لقشدگی سازه
- حفظ ایمنی پرسنل و تجهیزات روی دکل
انواع پیچ و مهره مورد استفاده در دکل مهاری
طبق استانداردهای رایج، چند نوع پیچ و مهره برای بخشهای مختلف دکل استفاده میشود که در ادامه هر نوع را کامل معرفی میکنیم:
پیچ و مهره نمره ۱۰ (M10)

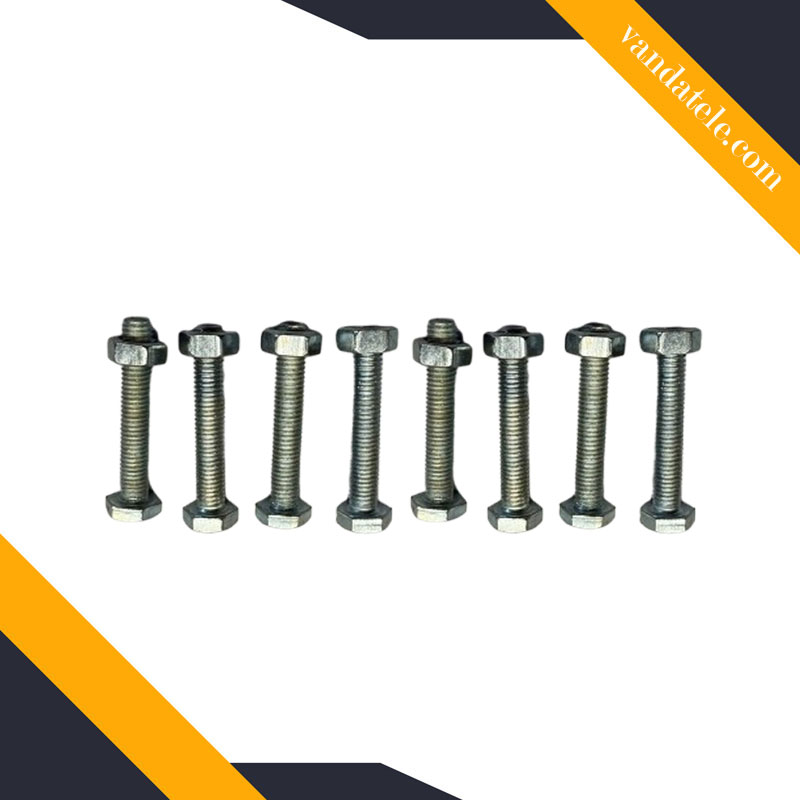

پیچ و مهره نمره ۱۰ (M10) برای اتصال بخشهای سبکتر در دکلهای مهاری استفاده میشود و کاربردهای آن شامل اتصال سکشنهای دکل، صفحات فرعی، نصب گارد و لولههای جانبی، اتصال ساپورتهای کوچک و نصب تجهیزات سبک مانند بستهای عبور کابل است. این پیچها دارای قطر واقعی تقریباً ۱۰ میلیمتر و طولهای رایج ۴۰، ۵۰ و ۶۰ میلیمتر هستند. گرید یا کلاس توصیهشده برای این پیچها ۸.۸ یا ۱۰.۹ است و باید حتماً گالوانیزه گرم باشند تا در برابر زنگزدگی مقاوم باشند. بسیاری از دکلسازان داخلی از پیچ ۱۰×۶۰ برای اتصال سکشنها استفاده میکنند.
پیچ و مهره نمره ۱۶ (M16)
پیچ و مهره نمره ۱۶ (M16) یکی از پرکاربردترین اتصالات در دکلهای مهاری است که با قطر تقریبی ۱۶ میلیمتر و مقاومت بسیار بالا، به ویژه برای بخشهای حساس دکل طراحی شده است. این پیچها در کاربردهای متنوعی همچون اتصال سکشنها در دکلهای سنگینتر، اتصال مهارکش به صفحه تعادل، اتصال صفحه تعادل به سازه، اتصال قطعات بیسپلیت و نصب تجهیزات میانوزن روی سازه استفاده میشوند. طولهای متداول این پیچها ۶۰، ۸۰ و ۱۰۰ میلیمتر است و معمولاً از گریدهای ۸.۸ یا ۱۰.۹ ساخته میشوند. همچنین، دکلسازها به شدت توصیه میکنند که این پیچها به صورت گالوانیزه گرم تولید شوند. بهعنوان مثال، پیچ ۱۶×۶۰ بهطور خاص برای اتصال مهارکش مورد استفاده قرار میگیرد و نشاندهنده اهمیت این سایز در اتصالات دکل و نقش حیاتی آن در انتقال تنش است.
پیچ و مهره نمره ۲۰ (M20)
پیچ و مهره نمره ۲۰ (M20) بهطور خاص برای دکلهای مهاری بزرگتر، مانند G65 و بالاتر، یا اتصالاتی که تحت بارهای سنگین قرار میگیرند، مورد استفاده قرار میگیرد. این نوع پیچ و مهره به دلیل مقاومت بالای خود، در اتصالاتی که نیاز به استحکام و دوام بیشتری دارند، کاربرد دارد. از جمله کاربردهای عمده آن میتوان به اتصال صفحه تعادل به انکربولت، اتصال قطعات سنگین پایه دکل و همچنین اتصالات ویژهای که بار زیادی به آنها وارد میشود، اشاره کرد. هرچند که پیچ و مهره M20 در همه دکلها استفاده نمیشود، اما در پروژههای صنعتی و خاص، نقش حیاتی و بسیار مهمی ایفا میکند.
پیچ و مهرههای اتصال سکشنها
پیچ و مهرههای اتصال سکشنها، بهعنوان قلب اتصالات قسمتهای خرپایی دکل، از اهمیت بالایی برخوردارند. این پیچها باید حداقل در سایزهای رایج M10، M12، M14 و M16 و با کلاس مقاومت ۸.۸ تولید شوند تا توانایی تحمل وزن دکل به همراه فشار باد و تنشهای ناشی از مهارها را داشته باشند. همچنین، استفاده از پیچ و مهرههای گالوانیزه گرم و مطابق با استانداردهای DIN 933 یا DIN 931 الزامی است تا از زنگزدگی و کاهش استحکام آنها جلوگیری شود. در صورتی که این اتصالات ضعیف باشند، ممکن است کل سازه از حالت شاقولی خارج شده و به خطر بیفتد، بنابراین انتخاب و استفاده صحیح از این پیچ و مهرهها برای حفظ ایمنی و پایداری دکل ضروری است.
پیچ گوشوارهای (Eye Bolt / Eye Nut)
پیچ گوشوارهای (Eye Bolt / Eye Nut) یکی از اجزای کلیدی در سیستمهای مهاری دکلها به شمار میآید که برای اتصال مستقیم مهارها به صفحه تعادل یا بخشهای دیگر دکل استفاده میشود. این پیچها معمولاً در سایزهای رایج M12، M16 و M20 تولید میشوند و دارای حلقهای مقاوم در برابر کشش هستند که استحکام و ایمنی بالایی را فراهم میکند. همچنین، این پیچها از فولاد سختکاریشده ساخته شده و به صورت گالوانیزه گرم پوششدهی میشوند تا از زنگزدگی و خوردگی جلوگیری کرده و عمر مفید آنها را افزایش دهند. بهطور کلی، پیچ گوشوارهای به عنوان یکی از اساسیترین بخشهای نصب مهار، نقش حیاتی در پایداری و ایمنی سازههای دکلی ایفا میکند.
پیچ و مهرههای نصب تجهیزات روی دکل
این پیچها شامل موارد زیر میشوند:
- پیچ نصب دیش رادیویی
- پیچ بست عبور کابل
- پیچ لوله بوم آنتن
- پیچ ساپورتهای جانبی
معمولاً سایز کوچکتری مثل M6، M8 و M10 دارند و بسته به نوع تجهیزات انتخاب میشوند.
جنس، مقاومت و پوشش
پیچ و مهرههای دکل مهاری عمدتاً از فولاد پرکربن ساخته میشوند و پس از عملیات حرارتی به گریدهای مختلفی مانند ۸.۸، ۱۰.۹ و ۱۲.۹ میرسند که هر یک برای کاربردهای خاصی طراحی شدهاند؛ بهطوری که گرید ۸.۸ رایجترین و گرید ۱۲.۹ بسیار مقاوم اما با کاربرد محدود است. پوشش گالوانیزه گرم بر روی این پیچ و مهرهها ضروری است، زیرا آنها را در برابر عوامل جوی مانند باد، باران و رطوبت محافظت کرده و عمر مفید آنها را از ۲ تا ۱۰ برابر افزایش میدهد.
سایزبندی پیچ و مهره دکل مهاری
| نوع اتصال | سایز پیچ و مهره |
| اتصال مهارکش به صفحه تعادل | M16 × 60 |
| اتصال سکشنها | M10 × 60 |
| اتصال صفحه تعادل به انکربولت | M20 × 60 / M20 × 80 |
| اتصالات میانوزن | M12 – M14 – M16 |
| تجهیزات جانبی | M6 – M8 – M10 |
کلیک کنید: خرید پیچ و مهره دکل مهاری
ویژگیهای یک پیچ و مهره استاندارد
یک پیچ استاندارد باید ویژگیهای زیر را داشته باشد:
- مقاومت کششی بالا
- فولاد سختکاریشده
- گرید مناسب (۸.۸ یا ۱۰.۹)
- گالوانیزه گرم
- استاندارد تولید DIN
- رزوه کامل و دقیق
- مهره همکلاس
- واشر فنری یا تخت مطابق نیاز
اگر حتی یک مورد از این موارد رعایت نشود، ایمنی دکل پایین میآید.
چگونه پیچ و مهره مناسب دکل مهاری خریداری کنیم؟
در هنگام خرید باید به نکات زیر توجه کنید:
- انتخاب سایز مناسب: اگر دکل شما G35 یا G45 است، اغلب به پیچهای M10 و M16 نیاز دارید. در دکلهای بزرگتر شاید نیاز به M20 نیز باشد.
- انتخاب گرید مناسب: معمولاً کلاس ۸.۸ برای اکثر اتصالات مناسب است، اما برای اتصالات سنگین مثل مهارکش بهتر است از ۱۰.۹ استفاده شود.
- توجه به گالوانیزه گرم: پوشش زینک فقط برای محیط خشک مناسب است، اما در دکل حتماً باید گالوانیزه گرم انتخاب شود.
- توجه به برند تولیدکننده: بعضی پیچها فقط ظاهراً گالوانیزه هستند. حتماً باید از شرکتهایی خرید کنید که سابقه تولید تجهیزات دکل دارند.
- خرید مهره و واشر همکلاس: اگر پیچ ۱۰.۹ است، مهره هم باید ۱۰.۹ باشد.
کلیک کنید: خرید پیچ و مهره 10 در 60 دکل
اشتباهات رایج در خرید
خرید پیچ و مهره دکل مهاری ممکن است به سادگی به نظر برسد، اما اشتباهات رایجی وجود دارند که میتوانند به مشکلات جدی منجر شوند. یکی از این اشتباهات، خرید پیچهای غیر گالوانیزه است که در برابر زنگزدگی آسیبپذیرند. همچنین، انتخاب پیچهایی با طول کوتاهتر از استاندارد میتواند به عدم استحکام دکل منجر شود. خرید پیچهای دستدوم یا زنگزده نیز باعث کاهش کیفیت و عمر مفید دکل خواهد شد. انتخاب گرید اشتباه و استفاده از مهرههای نامتناسب نیز میتواند به مشکلات جدی در اتصالات منجر شود. در نهایت، خرید پیچهای صنعتی بهجای پیچهای سازهای نیز از دیگر خطاهایی است که میتواند هزینههای نگهداری را افزایش دهد و عمر دکل را کاهش دهد.
نقش پیچ و مهره در نصب و نگهداری دکل مهاری
پیچ و مهرهها در نصب و نگهداری دکل مهاری نقشی حیاتی ایفا میکنند. در هنگام نصب، لازم است تمام پیچها با گشتاور مناسب سفت شوند تا از استحکام سازه اطمینان حاصل شود. در مراحل نگهداری سالانه دکل، باید تمام پیچها به دقت بازدید شوند، پیچهای شل دوباره سفت گردند و در صورت مشاهده زنگزدگی، تعویض شوند. همچنین، اتصالات مهار باید به طور منظم بررسی شوند. رعایت این نکات میتواند تا ۵۰٪ عمر مفید دکل را افزایش دهد و از بروز مشکلات جدی جلوگیری کند.
