دکل تلسکوپی بهعنوان یکی از کاربردیترین سازههای مرتفع در حوزه مخابرات، نظارت و پروژههای موقت، نقش مهمی در اجرای سریع و انعطافپذیر تجهیزات ایفا میکند. این نوع دکل به دلیل ساختار جمعشونده و قابلیت تنظیم ارتفاع، امکان نصب آنتنها، دوربینها و تجهیزات مختلف را در کمترین زمان و با حداقل اشغال فضا فراهم میسازد؛ موضوعی که آن را به گزینهای ایدهآل برای محیطهای شهری و پروژههای اضطراری تبدیل کرده است. با افزایش نیاز به زیرساختهای ارتباطی، پایش تصویری و راهکارهای موقت اما مطمئن، شناخت دقیق دکل تلسکوپی، انواع آن، مکانیزمهای بالابری، مزایا و محدودیتها اهمیت بیشتری پیدا کرده است. در این مقاله بهصورت جامع به معرفی دکل تلسکوپی و مشخصات فنی آن خواهیم پرداخت. با ما همراه باشید.
دکل تلسکوپی چیست و چه تفاوتی با سایر دکلها دارد؟

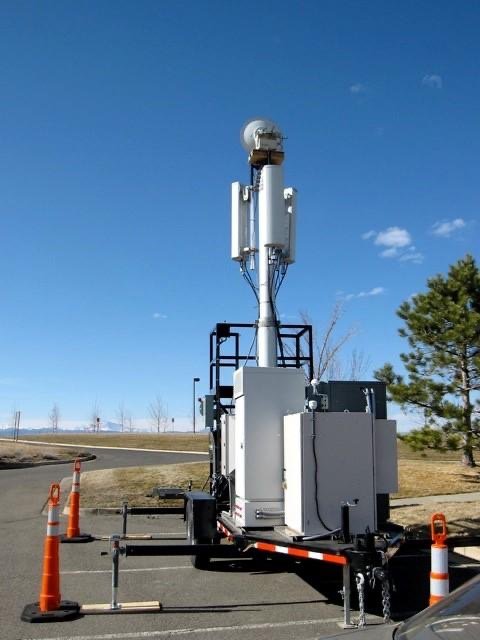

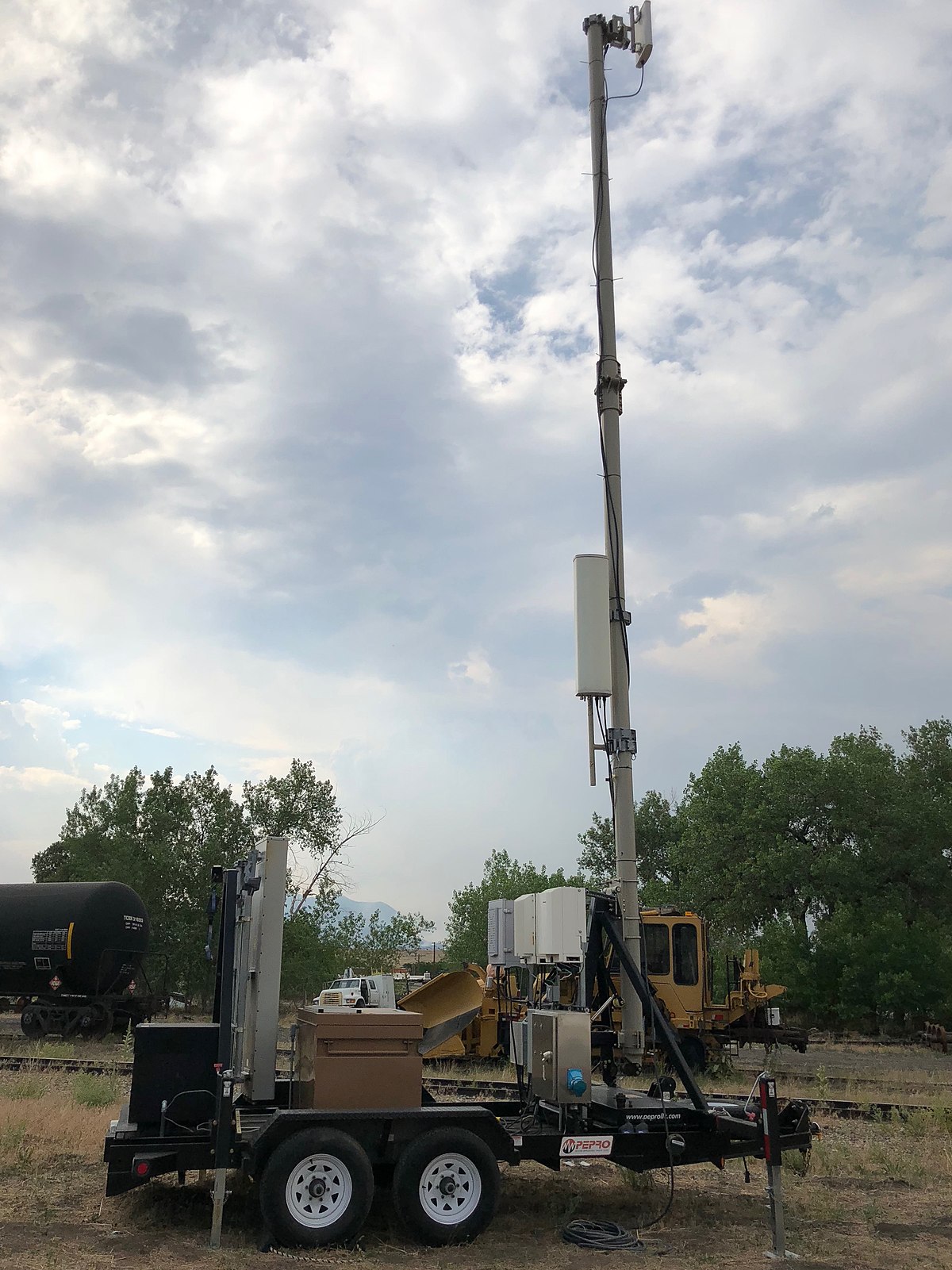

دکل تلسکوپی نوعی سازه فلزی چندبخشی است که از لولهها یا مقاطع تودرتو تشکیل شده و قابلیت جمع شدن و باز شدن عمودی را دارد. برخلاف دکلهای ثابت یا مهاری که نیاز به فضای زیاد، فونداسیون سنگین و نصب دائمی دارند، دکل تلسکوپی با اشغال فضای کم و سرعت نصب بالا، گزینهای ایدهآل برای کاربردهای موقت یا نیمهدائمی محسوب میشود. ویژگی اصلی دکل تلسکوپی، قابلیت تنظیم ارتفاع متناسب با نیاز پروژه است. این موضوع باعث میشود در پروژههای مخابراتی، نظارتی یا اضطراری بتوان در کوتاهترین زمان ممکن به ارتفاع مورد نظر دست یافت، بدون آنکه عملیات عمرانی گسترده انجام شود.
ساختار و اجزای اصلی دکل تلسکوپی
دکلهای تلسکوپی از چند بخش اصلی تشکیل میشوند که هرکدام نقش مهمی در عملکرد و ایمنی سازه دارند. بدنه اصلی معمولاً شامل چند مقطع فلزی تودرتو است که به صورت کشویی روی هم حرکت میکنند. این مقاطع اغلب از فولاد گالوانیزه یا آلومینیوم صنعتی ساخته میشوند تا ضمن استحکام بالا، وزن کلی سازه کاهش یابد. در بخش پایینی، پایه یا شاسی نگهدارنده قرار دارد که وظیفه انتقال بار به زمین را بر عهده دارد. همچنین سیستم قفلکننده، کابلها، ریلهای هدایتکننده و در برخی مدلها واحد کنترل (دستی یا برقی) از دیگر اجزای مهم دکل تلسکوپی محسوب میشوند.
مکانیزمهای بالابری دکل تلسکوپی
یکی از مهمترین تفاوتهای دکلهای تلسکوپی، نوع سیستم بالابری آنهاست که بر اساس کاربرد و وزن تجهیزات انتخاب میشود. انواع دکل تلسکوپی شامل:
- دکل تلسکوپی پنوماتیک (بادی): در این نوع دکل، بالا رفتن مقاطع با استفاده از فشار هوا انجام میشود. این مدل به دلیل سرعت بالا، وزن کم و استهلاک پایین، برای نصب آنتنهای سبک، تجهیزات نظارتی و کاربردهای موقت بسیار رایج است. از معایب آن میتوان به محدودیت ظرفیت بار اشاره کرد.
- دکل تلسکوپی مکانیکی یا وینچی: در این سیستم، حرکت دکل توسط کابل، قرقره و وینچ انجام میشود. دکلهای مکانیکی تحمل بار بالاتری دارند و برای تجهیزات سنگینتر مناسب هستند، اما نسبت به نوع بادی، سرعت نصب پایینتری دارند و نیازمند نگهداری دقیقتر هستند.
- دکل تلسکوپی هیدرولیکی یا الکتریکی: این مدلها معمولاً در پروژههای صنعتی و تخصصی استفاده میشوند. کنترل دقیق ارتفاع، قدرت بالا و ایمنی بیشتر از مزایای این نوع مکانیزم است، اما هزینه اولیه و پیچیدگی فنی بالاتری دارند.
کاربرد دکل تلسکوپی
دکل تلسکوپی به دلیل انعطافپذیری بالا، در حوزههای متنوعی مورد استفاده قرار میگیرد. در صنعت مخابرات، از این دکلها برای نصب آنتنهای رادیویی، وایرلس، LTE و تجهیزات ارتباطی موقت استفاده میشود. همچنین در پروژههای امنیتی و نظارتی، دکل تلسکوپی بستر مناسبی برای نصب دوربینهای مداربسته و سیستمهای پایش محیطی فراهم میکند. در شرایط بحرانی مانند زلزله، سیل یا عملیات امداد و نجات، سرعت نصب بالای دکل تلسکوپی نقش کلیدی دارد. علاوه بر این، در پروژههای نورپردازی موقت، کارگاههای عمرانی و رویدادهای فضای باز نیز از این نوع دکل استفاده میشود.
مزایا و معایب دکل تلسکوپی
دکل تلسکوپی مزایای قابل توجهی نسبت به سایر سازههای مرتفع دارد. مهمترین مزیت آن اشغال فضای کم و امکان نصب در محیطهای محدود شهری است. قابلیت حملونقل آسان، نصب سریع، و امکان تنظیم ارتفاع متناسب با نیاز پروژه، این دکل را به گزینهای اقتصادی و انعطافپذیر تبدیل کرده است. با این حال، دکل تلسکوپی بدون محدودیت نیست. ظرفیت بار آن نسبت به دکلهای ثابت کمتر است و در ارتفاعهای زیاد، نیاز به محاسبات دقیق بار باد دارد. همچنین سیستمهای متحرک آن نیازمند سرویس و نگهداری دورهای هستند تا ایمنی سازه حفظ شود.
مراحل ساخت دکل تلسکوپی
ساخت دکل تلسکوپی شامل چندین مرحله است که از طراحی اولیه تا نصب نهایی را در بر میگیرد. در اینجا به طور خلاصه به مراحل کلیدی اشاره میکنم:
- طراحی: ابتدا باید طراحی دقیق دکل انجام شود که شامل محاسبات مهندسی برای تعیین ابعاد، مواد مورد نیاز، و تحمل بار است.
- تهیه مواد: پس از طراحی، مواد لازم برای ساخت دکل تهیه میشوند که معمولاً شامل فولاد یا آلومینیوم است.
- ساخت قطعات: سکشنهای دکل در کارخانه ساخته و به شکل لولهای، تولید میشوند.
- مونتاژ: سپس قطعات دکل به یکدیگر مونتاژ و بر روی پایه محترک خود نصب میشوند.
- نصب تجهیزات: پس از اتمام دکل تجهیزات مخابراتی یا روشنایی و صوتی با توجه به کاربرد دکل، بر روی آن نصب میشود.
- بررسیهای نهایی: پس از نصب، دکل تحت آزمایشهایی برای اطمینان از ایمنی و پایداری قرار میگیرد.
بیشتر بخوانید: مقایسه دکل منوپل با دکل خودایستا
این فرآیند میتواند بسته به نوع و اندازه دکل، متفاوت باشد. برای اطلاعات بیشتر و جزئیات دقیقتر، میتوانید با شماره 09126361520 تماس حاصل فرمایید.
نحوه تست دکل
- در سناریوهای اجرای تست دکل ، تمامی نیروها به سکشن انتهایی دکل اعمال میشود. توزیع بارهای دیگر از جمله پخش نیرو در ارتفاعات پائینی دکل غیر مجاز و مردود و تنها روش بارگذاری قابل توزیع بار صرفاً در سکشن انتهای دکل میباشد.
- دکل تلسکوپی با تجهیزات به صورت کامل باز میگردد. کشش کابل با نصب نیروسنج برای بدست آوردن نیروی کشش کابل بر اساس فایل محاسباتی ریسا اتصال مییابند.
- با توجه به اینکه کل بار اعمالی در محاسبات سازنده مشخص و ارائه میگردد. مراحل بارگذاری تا 500 کیلوگرم به صورت گام های 10% بار نهایی بدون باربرداری و بصورت پیوسته خواهد بود. تا 50% بار نهایی بار بصورت کامل از روی دکل برداشته میشود. تغییر شکلهای دکل و انحراف از قائم دکل توسط دوربین قرائت و ثبت میگردد. از 50% بارگذاری نهایی تا پایان بارگذاری به صورت گام های 50% بار نهایی انجام گردد. بعد از هر مرحله کلیه بارها برداشته و تغییر شکلهای دکل و انحراف از قائم ثبت میشود. این تست تا پایان بارگذاری که همان 100% نیروی محاسبه شده در نرم افزار ریسا ادامه مییابد.
- در هر مرحله باربرداری، بار افقی از روی دکل برداشته میشود. در این مرحله ارتفاع، پیچش و راستایی دکل توسط دوربین نقشه برداری و نیروی اعمال شده به کال توسط نیروسنج ها ثبت میگردد.
وینچ الکتریکی دکل تلسکوپی
وینچ الکتریکی دکل تلسکوپی یک تجهیزات مهم و حیاتی برای عملکرد صحیح و بهینه دکل تلسکوپی است. این دستگاه به عنوان یک دستگاه مکانیکی با قابلیت حرکت بالا و پایین، برای جابجایی و نصب دکل تلسکوپی استفاده میشود. وینچ الکتریکی دکل تلسکوپی معمولاً شامل یک موتور الکتریکی، یک سیستم قابل کنترل، یک کابل فولادی یا زنجیر، و سایر تجهیزات لازم برای انتقال نیرو و جابجایی بار مورد نظر است. این وینچها به صورت اتوماتیک یا دستی قابل کنترل هستند و به کاربر امکان مدیریت و کنترل حرکت دکل تلسکوپی را میدهند.
بیشتر بخوانید: کاربرد دکل صاعقه گیر
مشخصات عمومی وینچ الکتریکی دکل تلسکوپی
- توانایی کارکرد در شرایط بالاترین نیروی کششی با حداکثر توان دستگاه
- ترمزها هیچ لرزش یا اصطکاکی حین بالا و پایین رفتن نداشته باشند.
- قابلیت مکانیکی به صورت دستی در وینچ ها در زمان قطعی برق وجود داشته باشد.
- دارای سیستم هدایت کننده منظم سیم بکسل روی درام. شیار و مکانیزم قرقره متناسب با سیم بکسل
- قرقره ها از ورقهای فولادی حداقل ضخامت 4 میلیمتر تشکیل شده باشند.
راهنمای انتخاب دکل تلسکوپی مناسب
برای انتخاب دکل تلسکوپی مناسب، ابتدا باید ارتفاع مورد نیاز و نوع تجهیزات نصبشونده مشخص شود. وزن آنتنها، دوربینها یا تجهیزات روشنایی تأثیر مستقیم بر انتخاب نوع مکانیزم و جنس بدنه دارد. عامل مهم بعدی، شرایط محیطی و میزان باد منطقه است که باید در طراحی لحاظ شود. همچنین باید به نوع کاربری توجه کرد؛ اگر پروژه موقت است، مدلهای بادی یا سبک مناسبتر هستند، اما برای استفادههای طولانیمدت یا بارهای سنگین، دکلهای مکانیکی یا هیدرولیکی گزینه بهتری خواهند بود. سهولت نصب، هزینه نگهداری و امکان جابجایی نیز از معیارهای مهم انتخاب محسوب میشوند.
